Полное описание
К терморегулятору необходимо отдельно приобрести рамку, которую Вы можете выбрать из ассортимента
Schneider Electric ATLASDESIGN.
Сенсорный терморегулятор с лаконичным и современным дизайном. Он идеально вписывается в любую комнату, дополняя дизайн интерьера. Цифровая индикация температуры делает настройку наглядной и точной.

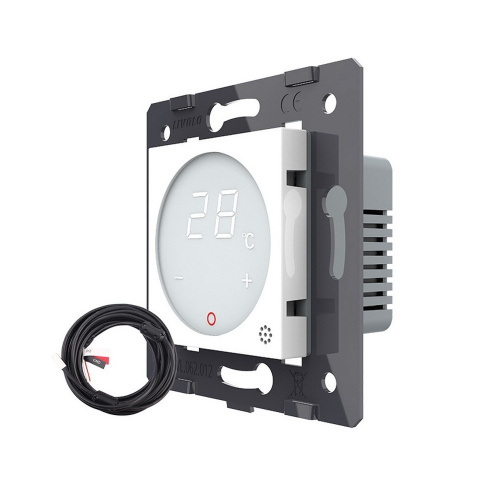

Терморегулятор имеет встроенный датчик температуры воздуха, а в комплект дополнительно входит внешний датчик температуры пола длиной 5 метров модель VL-XQ001. При подключении внешнего датчика пола, встроенный датчик температуры воздуха отключается.
При использовании терморегулятора с датчиком воздуха, терморегулятор необходимо подключать к твердотельному реле модель VL-XQ002 (в комплект не входит, приобретается отдельно), а затем подключаться к теплому полу, чтобы обеспечить точность определения температуры.
При использовании с внешним датчиком температуры терморегулятор подключается к теплому полу напрямую. Внешний датчик цифровой, чип 18B20, экранированный сигнальный кабель 5м, 3 контакта: красный VDD, белый DQ, черный GND. На датчике установлены ферриторвые фильтры, которые убирают высокочастотные помехи. При невозможности установить датчик с фильтрами можно оставить фильтр только возле подключения к самому терморегулятору. С одним фильтром могут возникать небольшие отклонения в показаниях температуры в 1-2 градуса, но это не критично. Двухконтактные датчики к данной модели не подключаются.
Эксплуатация
В выключенном состоянии кнопка вкл/выкл горит синим цветом. При включении терморегулятора кнопка вкл/выкл горит красным цветом, отображаются кнопки «+» и «-» регулировки температуры и текущая температура, переданная датчиком.
При касании кнопки «+» или «-» регулировки температуры показывается заданная температура. При каждом коротком нажатии на кнопку установка температуры изменяется на 1 градус. При нажатии в течение 3 секунд установка температуры изменяется с шагом 2 градуса.
Диапазон установки температуры от 5 до 35 градусов. Терморегулятор поддерживает установку и измерение температуры в градусах Цельсия и Фаренгейта. Для переключения между системами измерения, необходимо одновременно нажать и удерживать кнопки «+» и «-» более 3 секунд.
Если кнопки регулировки температуры не нажимать в течение 5 секунд, на дисплее будет отображаться температура, измеренная датчиком.
При отключении питания терморегулятора настройки сохраняются.
Монтаж:
Обязательно отключите питание перед установкой.
Подключение должно выполнятся строго со схемами подключения.
Поместите механизм выключателя в металлический суппорт.
Максимальный нагрузка на терморегулятор не должна превышать 16А или 3680Вт.
Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
Подключение с датчиком воздуха без реле.
Напряжение питания подается на клемму L (фаза). К клемме L1 подключается нагрузка - фаза от теплого пола. К клемме N терморегулятора и теплого пола подключается нулевой провод.
Подключение с датчиком воздуха с реле.
Напряжение питания фаза подается на клемму L терморегулятора и L1 реле. Ноль сети напряжения подключается к клемме N терморегулятора, A2 реле и нулевому проводу теплого пола. Клемма L1 терморегулятора подключается к клемме A1 реле. Фаза теплого пола подключается к клемме T1 реле.
Подключение с датчиком пола.
Напряжение питания подается на клемму L (фаза). К клемме L1 подключается нагрузка - фаза от теплого пола. К клемме N терморегулятора и теплого пола подключается нулевой провод. Внешний датчик температуры подключается к клеммам: красный VDD, белый DQ, черный GND.
Устанавливается в комплекте со стеклянной рамкой. Рамка в комплект не входит.
Характеристики:
Бренд Livolo
Гарантия 12 мес
Датчик температуры Чип 18B20, встроенный датчик воздуха, внешний датчик пола 5 м
Диапазон температур от 5 до 35 ℃
Дистанционное управление Без ДУ
Класс защиты IP20
Количество постов 1
Комплектация Механизм+датчик
Максимальная нагрузка 3680 Вт
Материал корпуса Термостойкая электротехническая пластмасса
Метод крепления Винтами
Монтаж Скрытый в 1 круглую монтажную коробку ⌀ 65-70 мм
Подсветка клавиш Есть
Рабочее напряжение 110-250 В, 50-60 Гц
Сила тока 16 А
Собственная потребляемая мощность ≤0.8 Вт
Срок службы более 30 000 часов
Тип подключения проводов Винтовое
Тип товара Терморегулятор
Условия эксплуатации Температура -25~70℃, влажность ≤95%
Цвет Белый
